Zváranie nehrdzavejúcej ocele trením: Je pripravené na priemyselné aplikácie?

Zváranie nehrdzavejúcej ocele trením premiešaním (FSW) je technicky realizovateľné a poskytuje vynikajúce vlastnosti spojov -, ale ešte nie je pripravené na rozsiahle priemyselné prijatie. Tento proces dosahuje až 97% účinnosť spoja v AISI 316L, znižuje zvyškové napätie o 30–60% v porovnaní so zváraním TIG a eliminuje chyby tuhnutia.

Friction Stir Welding of Stainless Steel

However, three barriers block commercial scale-up: (1) rapid tool wear (PCBN tools last only 10–50 m in steel versus >1 000 m hliníka), (2) náklady na nástroje 2 000 – 8 000 USD na jednotku a (3) absencia štandardizovaných kódov pre oceľové FSW. Priemyselné nasadenie je obmedzené na špecializované aplikácie - zváranie plátovaných rúr, jadrové zapuzdrenie a vybrané automobilové spoje -, zatiaľ čo hlavná výroba sa stále spolieha na TIG, MIG a laserové zváranie.

Stručný prehľad kľúčových ukazovateľov výkonnosti

Metrické	FSW z nehrdzavejúcej ocele	TIG z nehrdzavejúcej ocele	Hliník FSW (benchmark)
Účinnosť spoja (316 l)	79 – 97 % (najlepšie pri 600 ot./min.)	70–85%	85–100%
Špičková teplota	800 – 1 100 stupňov (pevné skupenstvo)	1 450 stupňov + (topenie)	350-500 stupňov
Zníženie zvyškového stresu	o 30–60 % nižšia ako TIG	Základná línia	o 50–80 % nižšia ako pri TIG
Skreslenie	Minimálne (<0.5 mm/m)	Stredná (1–3 mm/m)	Minimálne (<0.3 mm/m)
Životnosť nástroja	10–50 m (PCBN v oceli)	N/A (náplň spotrebného materiálu)	>1 000 m (oceľový nástroj z Al)
Cena nástroja	2 000 – 8 000 USD (PCBN)	5 – 20 USD (volfrámová elektróda)	50 – 200 USD (nástrojová oceľ H13)
Rýchlosť procesu	50–200 mm/min	80–300 mm/min	500–2 000 mm/min
Priemyselná zrelosť	Vznikajúce (laboratórium + výklenok)	Zrelé (desaťročia)	Vyspelé (automobilový, letecký)
Poruchy tuhnutia	Žiadne (pevné skupenstvo)	Možné (praskliny, pórovitosť)	Žiadne (pevné skupenstvo)

FSW je proces spájania v tuhom stave, ktorý vynašiel The Welding Institute (TWI) v roku 1991. Rotujúci,-nespotrebovateľný nástroj sa ponorí do spojovacej línie, generuje trecie teplo, ktoré zmäkčuje materiál (bez jeho roztavenia) a mieša zmäkčený kov, aby sa vytvorilo metalurgické spojenie. Pre nehrdzavejúcu oceľ je to dôležité, pretože konvenčné tavné zváranie (TIG, MIG, laser) zahrieva kov nad jeho teplotu topenia ~ 1 450 stupňov, čo spôsobuje praskanie pri tuhnutí, senzibilizáciu, precipitáciu karbidov, deformáciu a zvyškové napätie. FSW funguje pri teplote 800 – 1 100 stupňov - výrazne pod bodom topenia -, čím sa týmto problémom úplne vyhýba.

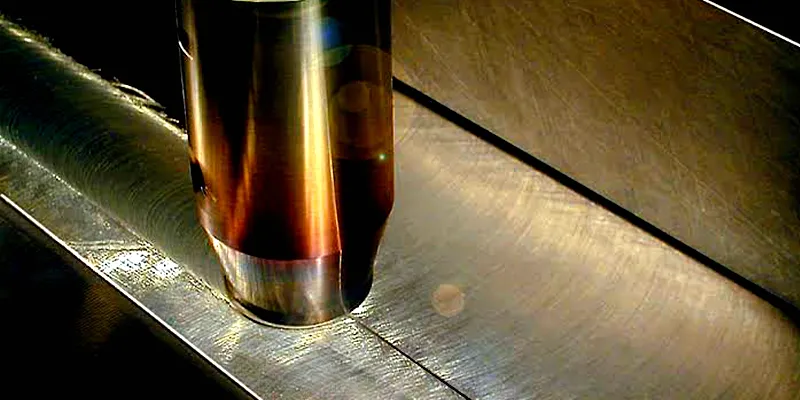

Friction Stir Welding

Tento proces bol pôvodne vyvinutý pre hliníkové zliatiny, kde je teraz vyspelou priemyselnou technológiou používanou v leteckom a kozmickom priemysle (externá nádrž raketoplánu), automobilovom priemysle (podnosy batérií Tesla) a stavbe lodí (zváranie panelov lodeníc Hitzler). Rozšírenie FSW na nehrdzavejúcu oceľ - s vyšším bodom topenia, vyššou pevnosťou a nižšou tepelnou vodivosťou - vyžaduje oveľa robustnejšie nástroje a vyššie procesné sily. Otázkou je, či technické objavy v poslednom desaťročí túto medzeru zaplnili.

FSW vytvára spoje s vyššou pevnosťou, nižšou deformáciou a menším počtom defektov ako TIG a MIG -, ale pri výrazne vyšších nákladoch na vybavenie a nástroje. Povaha FSW v tuhom stave eliminuje tri najbežnejšie spôsoby zlyhania pri tavnom zváraní nehrdzavejúcej ocele: praskanie pri tuhnutí, senzibilizáciu (precipitácia karbidu na hraniciach zŕn v rozsahu 450 – 850 stupňov) a pórovitosť spôsobenú zachytením plynu.

FSW

However, TIG and MIG remain dominant in industry for a simple reason: they are cheaper, faster for thin sections, universally standardized (ASME Section IX, ISO 15614), and require no specialized tooling. FSW excels in specific scenarios - thick sections (>3 mm), rozdielne spoje a aplikácie, kde musí byť deformácia po-zvare minimálna -, ale zatiaľ nemôže konkurovať cenou ani rýchlosťou pri výrobe z nehrdzavejúcej ocele na všeobecné-účely.

Porovnanie procesov: FSW vs TIG vs MIG pre nehrdzavejúcu oceľ 316L

Parameter	FSW	TIG (GTAW)	MIG (GMAW)
Typ procesu	Pevný-stav	Fúzia (oblúk)	Fúzia (oblúk)
Špičková teplota	800-1100 stupňov	~1 470 stupňov (topenie)	~1 470 stupňov (topenie)
Spoločná efektívnosť	79–97%	70–85%	65–80%
Pevnosť v ťahu (316L)	520–587 MPa	480–540 MPa	460–520 MPa
Skreslenie	Veľmi nízka (<0.5 mm/m)	Stredná (1–3 mm/m)	Vysoká (2–5 mm/m)
Zvyškový stres	Nízka	Stredná – vysoká	Vysoká
Praskanie tuhnutia	žiadne	možné	možné
Riziko senzibilizácie	Nízka (krátky tepelný cyklus)	Mierne	Mierne
Ochranný plyn	Voliteľné (zvyčajne Ar)	Povinné (Ar/Ar+He)	Vyžaduje sa (Ar+CO₂)
Výplňový kov	Žiadne (autogénne)	Povinné	Povinné
Náklady na vybavenie	$200K–$1M+	$5K–$30K	$3K–$20K
Rýchlosť zvárania	50–200 mm/min	80–300 mm/min	200–500 mm/min
Maximálna hrúbka (jeden prechod)	Až 12 mm	Až 6 mm	Do 10 mm
Pokrytie noriem	Obmedzené (AWS D17.3 čiastočné)	Úplné (ASME IX, ISO)	Úplné (ASME IX, ISO)

FSW nehrdzavejúcej ocele dominujú tri nástrojové materiály: PCBN (polykryštalický kubický nitrid bóru), W-Re (zliatina volfrámu-rénia) a WC (karbid volfrámu). PCBN ponúka najvyššiu tvrdosť a tepelnú stabilitu, ale je najdrahší a najkrehkejší. W-Re poskytuje vynikajúcu húževnatosť a ťažnosť pri vysokých teplotách, ale rýchlejšie sa opotrebováva. WC je cenovo najdostupnejšia možnosť, ale má najkratšiu životnosť nástroja v oceli a je obmedzená na tenké časti.

Tool Materials Are Used for FSW

Opotrebenie nástrojov je najväčšou technickou prekážkou priemyselného prijatia. V hliníkovom FSW dokáže jeden nástroj z nástrojovej ocele H13 zvárať viac ako 1 000 metrov. V nehrdzavejúcej oceli dokonca aj prémiové nástroje PCBN vydržia iba 10 až 50 metrov, kým sa nevyžadujú výmeny alebo{7}}opravy. Toto 20 až 100-násobné zníženie životnosti nástroja sa priamo premieta do vyšších nákladov na zváranie na meter{11}.

Nástrojové materiály FSW pre nehrdzavejúcu oceľ

Nehnuteľnosť	PCBN	W-Re (W-25Re)	WC (karbid volfrámu)
Tvrdosť (RT)	~3 500 HV	~500 HV	~1 600 HV
Tvrdosť pri 1000 stupňoch	~1 000 HV	~300 HV	~400 HV
Max prevádzková teplota	~1200 stupňov	~2200 stupňov	~800 stupňov
Tepelná vodivosť	100 W/m·K	75 W/m·K	85 W/m·K
Lomová húževnatosť	Nízka (krehká)	Vysoká (ťažná)	Mierne
Životnosť nástrojov v oceli	10–50 m	5–20 m	1–5 m
Cena nástroja	$2,000–$8,000	$1,000–$3,000	$100–$500
Odporúčaná hrúbka	3-12 mm	1-6 mm	1-3 mm
Najlepšia aplikácia	Hrubá-sekcia, dlhé zvary	Rozdielne kĺby, veľká sila	Tenký plech, R&D
Príklady dodávateľov	Element šiesty, Funik	Zliatiny rénia	Sandvik, Kennametal

PreNerezová oceľ AISI 316L, optimálne parametre FSW sú: rýchlosť otáčania 500–700 ot./min., rýchlosť posuvu 50–150 mm/min, osová sila 15–35 kN a uhol sklonu nástroja 2–3 stupne. Výskum ukazuje, že 600 otáčok za minútu produkuje najvyššiu účinnosť spoja (97 %), zatiaľ čo rýchlosti pod 400 otáčok za minútu spôsobujú nedostatočný tok materiálu (účinnosť 79 %) a rýchlosti nad 800 otáčok za minútu generujú nadmerné teplo, ktoré zhoršuje vlastnosti (86 % účinnosť).

What Welding Parameters Deliver the Best Results in Stainless Steel FSW

Procesné okno pre nehrdzavejúcu oceľ je výrazne užšie ako pre hliník. V hliníku poskytuje široký rozsah parametrov prijateľné zvary. V prípade nehrdzavejúcej ocele môžu odchýlky len 100 otáčok za minútu alebo 25 mm/min posunúť zvar z defektu-bez defektu na defektný. Táto citlivosť si vyžaduje presné ovládanie sily a možnosti-monitorovania teploty v reálnom čase-, ktoré zvyšujú náklady na vybavenie o 50 000 – 200 000 USD.

Typické parametre FSW pre bežné druhy nehrdzavejúcej ocele

Parameter	AISI 304	AISI 316L	AISI 316 Ti	Duplex 2205
Rýchlosť otáčania (RPM)	400–800	500–700	450–650	300–500
Rýchlosť posuvu (mm/min)	50–200	50–150	50–120	30–100
Axiálna sila (kN)	15–30	15–35	20–35	25–40
Náklon nástroja (stupeň)	2–3	2–3	2–3	2–4
Špičková teplota (stupeň)	850–1,050	800–1,100	850–1,050	900–1,100
Materiál nástroja	PCBN / W-Re	PCBN / W-Re	PCBN	PCBN
Priemer nástroja Rameno (mm)	18–25	18–25	20–25	20–28
Pin Dia. (mm)	6–10	6–10	6–10	8–12
Najlepšia efektívnosť kĺbov	~95%	~97%	~92%	~88%
Optimálne otáčky	600	600	550	400
Hrúbka dosky (mm)	3–6	3–6	3–6	3–8

FSW vytvára štyri odlišné mikroštrukturálne zóny: miešaciu zónu (SZ), tepelne-mechanicky ovplyvnenú zónu (TMAZ), tepelne-ovplyvnenú zónu (HAZ) a základný kov (BM). Miešacia zóna prechádza dynamickou rekryštalizáciou, pričom vznikajú jemné rovnoosé zrná (2–5 µm), ktoré sú výrazne menšie ako zrná základného kovu (30–50 µm). Toto zjemnenie zrna zvyšuje tvrdosť a medzu klzu, ale môže znížiť ťažnosť.

What Microstructural Changes Occur During FSW of Stainless Steel

In austenitic stainless steels (304, 316L), the stir zone may also contain delta ferrite (5–15%) formed during the rapid thermal cycle. While small amounts of delta ferrite improve hot-cracking resistance, excessive ferrite (>20%) znižuje odolnosť proti korózii a húževnatosť. HAZ zaznamená hrubnutie zrna a potenciálnu senzibilizáciu, ak tepelný cyklus pretrváva v rozsahu 450–850 stupňov zrážania karbidu -, hoci rýchlejšia rýchlosť ochladzovania FSW spôsobuje, že senzibilizácia je menej pravdepodobná ako pri zváraní TIG.

Charakteristika mikroštrukturálnej zóny (AISI 316L, 3 mm, 600 ot./min.)

Zóna	Rozsah teplôt	Veľkosť zrna	Tvrdosť (HV)	Kľúčové vlastnosti
Zóna miešania (SZ)	800-1100 stupňov	2–5 µm (rovnoosové)	240–280	Dynamická rekryštalizácia; delta ferit 5–15 %; najvyššia tvrdosť
TMAZ	600-900 stupňov	5–15 µm (predĺžený)	220–250	Plastická deformácia bez úplnej rekryštalizácie
HAZ	450-800 stupňov	20–40 µm (zhrubnuté)	200–230	Možná senzibilizácia; riziko zrážania karbidu
Základný kov (BM)	<200°C	30–50 µm	200–220	Neovplyvnené; pôvodná žíhaná štruktúra

FSW dosahuje pevnosti v ťahu 520–587 MPa v AISI 316L, čo predstavuje účinnosť spoja 79–97 % v závislosti od parametrov. Tvrdosť zóny miešania (240–280 HV) je o 15–30 % vyššia ako u základného kovu (200–220 HV) v dôsledku zjemnenia zrna (Hall{12}}Petchov efekt). Medza klzu v zóne zvaru často presahuje základný kov, zatiaľ čo predĺženie klesá na 25 – 35 % (zo 40 – 50 % v základnom kove), čo odráža kompromis medzi pevnosťou a ťažnosťou.

Únava je kritickým rozlišovacím znakom. Výskum na spojoch 316L FSW ukazuje, že zvýšenie rýchlosti otáčania z 300 na 600 RPM zlepšuje odolnosť proti únave o 15–20 %, čo sa pripisuje jemnejšej štruktúre zŕn a nižšej hustote defektov. Pri optimálnych parametroch dosahujú spoje FSW únavovú pevnosť do 10 % základného kovu - porovnateľnú alebo lepšiu ako zvary TIG, ktoré zvyčajne dosahujú 60–75 % únavovej pevnosti základného kovu.

Mechanické vlastnosti spojov FSW vs

Nehnuteľnosť	Základný kov 316L	316 l FSW (600 ot./min.)	316L TIG	304 FSW
UTS (MPa)	580–620	520–587	480–540	510–560
Medza klzu (MPa)	290–310	320–380	260–290	300–350
Predĺženie (%)	40–50	25–35	30–40	25–30
Tvrdosť (HV)	200–220	240–280	210–240	235–270
Spoločná účinnosť (%)	-	79–97	70–85	80–92
Únavová sila (MPa, 10⁷ cyklov)	260–280	230–250	180–210	220–240
Náraz Charpyho (J, RT)	120–160	80–120	90–130	70–100
Lokalizácia zlomeniny	-	HAZ / TMAZ	Fusion zóna	HAZ / TMAZ

FSW vo všeobecnosti zachováva alebo zlepšuje odolnosť proti korózii v porovnaní so základným kovom, pretože zabraňuje senzibilizácii, ktorá postihuje tavné zváranie. Krátky tepelný cyklus (zvyčajne 5–15 sekúnd nad 450 stupňov) obmedzuje precipitáciu karbidov na hraniciach zŕn, čo znamená, že oblasti ochudobnené o chróm-, ktoré spôsobujú medzikryštalickú koróziu, sú minimálne. Na rozdiel od toho zvary TIG často vykazujú šírky senzibilizovaných HAZ 2–5 mm, zatiaľ čo zóny senzibilizovaného HAZ FSW sú typicky<0.5 mm.

Does FSW Improve Corrosion Resistance in Stainless Steel Welds

FSW však predstavuje svoje vlastné problémy s koróziou. Delta ferit vytvorený v miešacej zóne (5–15 %) môže pôsobiť ako galvanický pár s austenitovou matricou, čo môže potenciálne znižovať odolnosť proti jamkovej korózii. Okrem toho úlomky opotrebovania nástrojov z nástrojov PCBN alebo W-Re sa môžu vložiť do povrchu zvaru a vytvoriť tak lokalizované galvanické články. Na obnovenie ochrannej vrstvy Cr₂O₃ sa odporúča post-pasivácia po zváraní (ASTM A967, kyselina dusičná alebo citrónová).

Korózne vlastnosti: FSW vs TIG vs Base Metal (AISI 316L)

Skúška korózie	Základný kov	FSW (zóna miešania)	TIG (fúzna zóna)
Potenciál pittingu (mV vs SCE)	+350 až +420	+320 až +390	+250 až +310
Teplota kritickej bodkovania (stupeň)	25–30	22–28	15–22
Medzikryštalická korózia	Pass	Pass (úzky HAZ)	Možné (široká HAZ)
Šírka senzibilizovanej zóny	0 mm	<0.5 mm	2-5 mm
Soľný sprej (1 000 h)	Žiadna hrdza	Žiadna hrdza	Možné menšie jamky
Stresová korózia praskanie	Odolný	Odolný	Náchylné na HAZ

Päť prekážok bráni FSW nehrdzavejúcej ocele dosiahnuť priemyselnú zrelosť: (1) opotrebovanie nástroja a náklady, (2) úzke procesné okno, (3) nedostatok štandardizácie, (4) investície do vybavenia a (5) geometrické obmedzenia. Každá prekážka má iný časový plán na vyriešenie - niektoré môžu byť vyriešené do 5 rokov, iné si vyžadujú zásadné prelomy v oblasti materiálovej vedy.

Bariérová analýza: FSW z nehrdzavejúcej ocele

Bariéra	Popis	Aktuálny stav	Časová os rozlíšenia
1. Opotrebenie nástroja	PCBN tools last 10–50 m in steel vs >1 000 m v Al	Aktívny výskum kompozitných nástrojov (PCBN/W-Re)	5-10 rokov
2. Cena nástroja	Jediný nástroj PCBN: 2 000 – 8 000 USD	Veľko{0}}objemová výroba znižuje náklady	3-5 rokov
3. Úzke okno procesu	±100 RPM alebo ±25 mm/min môže spôsobiť chyby	Vzniká uzavretá{0} slučka ovládania sily/teploty	3-5 rokov
4. Žiadne priemyselné štandardy	Žiadny kód ASME, AWS alebo ISO pre oceľové FSW	AWS D17.3 čiastočne pokrýva FSW; nové štandardy vo vývoji	5-8 rokov
5. Náklady na vybavenie	Priemyselné systémy FSW: 200 000 – 1 milión USD+	Konkurencia čínskych výrobcov znižuje ceny	3–7 rokov
6. Geometrické limity	Obmedzené na lineárne/ploché zvary; zložité 3D spoje ťažké	Robotický FSW vo vývoji	5-10 rokov
7. Defekt kľúčovej dierky	Výstupný otvor na zvarovom konci	Vyťahovacie kolíkové nástroje (nástroj cievky) to riešia	Vyriešené (výklenok)
8. Hranica hrúbky	Jeden-prechod max ~12 mm	Viac{0}}prechodové stratégie sa skúmajú	5+ rokov

FSW z nehrdzavejúcej ocele dosiahla komerčné nasadenie v štyroch špecializovaných aplikáciách: (1) zapuzdrenie jadrového odpadu, (2) zváranie plátovaných rúr, (3) automobilové krajčírske-zvárané polotovary a (4) konštrukčné spoje na mori. V každom prípade aplikácia odôvodňuje vysoké náklady na nástroje, pretože konvenčné zváranie nemôže spĺňať požiadavky na kvalitu, bezpečnosť alebo geometrické požiadavky.

Where Is FSW of Stainless Steel Already Used Industrially

Zapuzdrenie jadrového odpadu: Ministerstvo energetiky USA používa FSW na utesnenie nádob z nehrdzavejúcej ocele (304L/316L) na dlhodobé-skladovanie jadrového odpadu. Pevný-zvar eliminuje obavy z chýb tuhnutia v bezpečnostne-kritických,-nekontrolovateľných spojoch.

Výroba plátovaných rúr: Orbitálne FSW s nástrojmi PCBN spája rúry plátované zliatinou odolnou voči korózii- (CRA) pre ropovody a plynovody. TWI a ESAB vyvinuli komerčné orbitálne FSW systémy pre túto aplikáciu.

Automotive Tailor-Zvárané polotovary: FSW spája plechy z nehrdzavejúcej ocele rôznych hrúbok pre panely karosérie automobilov, čím sa znižuje hmotnosť pri zachovaní odolnosti pri náraze. Honda a Toyota preskúmali FSW pre komponenty z nehrdzavejúcej ocele.

Štruktúry na mori: FSW sa používa na spoje z nehrdzavejúcej ocele s hrubými{0}}rezmi na ropných plošinách na mori, kde sú nízke deformácie a vysoká odolnosť proti únave rozhodujúce pre štrukturálnu integritu.

Mierka výskumu: Rozdielne spoje (nehrdzavejúca oceľ k hliníku, nehrdzavejúca oceľ k uhlíkovej oceli) pre odľahčenie automobilov; super-austenitická nehrdzavejúca oceľ (S32654) na chemické spracovanie; duplex 2205 pre systémy s morskou vodou.

Austenitické triedy (304, 316L) sú najšetrnejšie k FSW-, pričom účinnosť spoja dosahuje 92 – 97 %. Duplexné triedy (2205, 2507) sú náročnejšie kvôli ich dvojfázovej štruktúre - FSW môže zmeniť rovnováhu austenit/ferit, čo môže potenciálne zhoršiť odolnosť proti korózii. Feritické druhy (430, 409) sú zvárateľné, ale trpia hrubnutím zrna v HAZ. Precipitačné-stupne vytvrdzovania (17-4PH) sú najťažšie, pretože FSW môže nadmerne starnúť martenzitickú matricu.

FSW Performance od rodiny Stainless Steel

Rodina triedy	Reprezentačný stupeň	Spoločná efektívnosť FSW	Kľúčová výzva	Priemyselná pripravenosť
austenitické	304, 316L, 316Ti	92–97%	Tvorba delta feritu	Najvyššia hodnota - v blízkosti-komerčnej reklamy
Duplex	2205 (S32205)	85–92%	Porušenie fázovej rovnováhy	Stredne - aktívny výskum
Super duplex	2507 (S32750)	80–88%	Precipitácia sigma fázy	Nízka laboratórna mierka -
Feritický	430, 409	80–90%	Zhrubnutie zrna HAZ	Stredný - záujem o automobilový priemysel
Martenzitické	410, 420	60–75%	Kalenie + praskanie	Nízky - obmedzený výskum
PH (precipitačné kalenie)	17-4 PH	70–82%	Nad{0}}starnutie martenzitu	Nízka laboratórna mierka -
Super{0}}austenitické	904L, S32654	85–92%	Vysoké opotrebovanie nástroja (obsah Mo)	Nízka laboratórna mierka -

Pri súčasných nákladoch na nástroje a životnosti je FSW z nehrdzavejúcej ocele 3–10× drahšie na meter ako zváranie TIG pre všeobecnú výrobu. Avšak v aplikáciách, kde je tesná tolerancia skreslenia, obrábanie po-zváraní je eliminované alebo integrita spoja je pre bezpečnosť-kritická, môže FSW priniesť čisté úspory nákladov vo výške 20 – 40 % počas celého životného cyklu výroby.

What Does the Cost-Benefit Analysis Look Like for Industrial FSW of Stainless Steel

Porovnanie nákladov: FSW vs TIG na meter zvaru (316 l, 3 mm)

Komponent nákladov	FSW (na meter)	TIG (na meter)	Poznámky
Náklady na nástroje	$40–$160/m	$0.20–$0.50/m	PCBN 4 000 $ / 25 m vs. volfrám 10 $ / 20 m
Amortizácia zariadenia	$5–$15/m	$0.50–$2/m	FSW systém $ 500K / 100K m; TIG 15 000 $ / 30 000 m
práce	$2–$5/m	$3–$8/m	FSW viac automatizovaný
Ochranný plyn	$0–$1/m	$1–$3/m	FSW nemusí vyžadovať plyn
Výplňový kov	$0	$1–$3/m	FSW je autogénna
Post-vyrovnávanie zvarov	$0	$2–$8/m	FSW eliminuje skreslenie
Post-Obrábanie zvaru	$0–$2/m	$3–$10/m	FSW minimálne skreslenie
Kontrola (UT/RT)	$1–$3/m	$2–$5/m	FSW menej defektov
TOTAL	$48–$186/m	$10–$40/m	FSW 3–10× vyšší pre bežné použitie
TOTAL (kritické{0}}skreslenie)	$48–$186/m	$25–$70/m	Medzera FSW sa zužuje na 2–4×

Rovnica nákladov sa dramaticky posúva pri aplikáciách, kde eliminácia skreslenia šetrí následné spracovanie. Napríklad pri utesňovaní jadrových nádob, eliminácii-obrábania po zváraní a zaistení bezchybných{2}}bezchybných spojov je FSW nákladovo najefektívnejšou-možnosťou napriek vysokým nákladom na nástroje. Bod zlomu-vyrovnanosti -, kde sa FSW stáva ekonomicky konkurencieschopným, - sa dosiahne, keď náklady na-narovnávanie zvaru a obrábanie presiahnu 30 – 50 USD za meter zvaru.

FSW z nehrdzavejúcej ocele nemá komplexné priemyselné štandardy - je to jedna z troch hlavných prekážok priemyselného prijatia. Najrelevantnejšia norma je AWS D17.3 (Špecifikácia pre FSW leteckých komponentov), ktorá čiastočne pokrýva nehrdzavejúcu oceľ, ale je obmedzená na letecké aplikácie. Kód ASME pre kotly a tlakové nádoby (oddiel IX) ešte nezahŕňa kvalifikáciu postupu FSW pre oceľ. ISO 25239 (FSW hliníka) nemá oceľový ekvivalent.

Príslušné normy a medzery

Štandardné	Rozsah	Pokrytie pre SS FSW	Medzera
AWS D17.3	FSW leteckých komponentov	Čiastočné - hliníkové ohnisko	Žiadne SS-špecifické QP
ASME sekcia IX	Kvalifikácia postupu zvárania	Nepokryté	Žiadna kvalifikácia FSW pre oceľ
ISO 25239	FSW z hliníka	Iba hliník	Neexistuje ekvivalent ocele
ASTM A240	SS doska/plech materiál spec	Zahŕňa iba základné kovy	Žiadne špecifické požiadavky-FSW
EN ISO 15614	Kvalifikačné testovanie WPS	Len tavné zváranie	Žiadne špecifické testy-FSW
AWS D1.6	Štrukturálny kód zvárania SS	Len tavné zváranie	Žiadne ustanovenia o FSW
API 5L / 5LD	Oceľové potrubie/plášťované potrubie	Referencie FSW pre CRA clad	Obmedzené kritériá prijatia

Absencia štandardizovaných kvalifikačných postupov znamená, že každá aplikácia FSW vyžaduje od prípadu-od{1}}schválenie technického riešenia prípadu - časovo-náročný a nákladný proces, ktorý odrádza od širšieho priemyselného prijatia.

FSW odstraňuje chyby tuhnutia (praskliny, pórovitosť), ale zavádza svoje vlastné typy defektov: (1) červie diery (tunelové defekty) z nedostatočného toku materiálu, (2) povrchové drážky v dôsledku nesúladu osadení nástroja, (3) zachytenie oxidov z nedostatočného tienenia a (4) zanesenie úlomkov nástroja z opotrebovania nástroja. Najkritickejším defektom je červia diera -, vnútorná dutina spôsobená nedostatočnou konsolidáciou materiálu, ktorá je neviditeľná pre povrchovú kontrolu a na zistenie vyžaduje ultrazvukové alebo rádiografické testovanie.

Common Defects in FSW of Stainless Steel

Bežné chyby FSW v nehrdzavejúcej oceli

Typ defektu	Príčina	Detekčná metóda	Stratégia prevencie
Červí diera (tunel)	Nedostatočný tok materiálu; nízke otáčky alebo vysoký posuv	Ultrazvukové (UT), Rádiografické (RT)	Zvýšte otáčky; znížiť traverz; optimalizovať geometriu kolíkov
Povrchová drážka	Nesúlad ramena nástroja; nedostatočná hĺbka ponoru	Vizuálne, farbivo penetrujúce	Nastavte hĺbku ponoru; udržiavať konzistentnú axiálnu silu
Zachytenie oxidov	Nedostatočné tienenie alebo príprava povrchu	Metalografia, UT	Použite tienenie Ar; pred zváraním očistite povrchy spojov
Vkladanie zvyškov nástrojov	Úlomky opotrebovania nástroja v zóne zvaru	Metalografia, EDS analýza	Sledujte opotrebovanie nástrojov; proaktívne vymeňte nástroje
Nedostatok penetrácie	Príliš krátky alebo nedostatočný zápich	Vizuálny (koreň), UT	Použite správnu dĺžku kolíka; skontrolujte hĺbku ponoru
Prebytok blesku	Nadmerná axiálna sila	Vizuálne	Znížte axiálnu silu; optimalizovať dizajn ramena nástroja
Bozkávanie Bonda	Nedostatočný tlak na kĺbovom rozhraní	Ohybový test, UT	Zvýšte axiálnu silu; optimalizovať geometriu nástroja

Šesť nových technológií uzatvára priepasť medzi laboratórnym-rozsahom a priemyselnou FSW z nehrdzavejúcej ocele: (1) kompozitné nástrojové materiály, (2) robotické systémy FSW, (3) hybridný laser-FSW, (4) podvodná FSW, (5) monitorovanie procesov v-reálnom čase a (6) integrácia aditívnej výroby.

Nové technológie a očakávaný vplyv

Technológia	Popis	Aktuálny TRL	Očakávaný vplyv
PCBN/W-zložené nástroje	Skombinujte tvrdosť PCBN s tvrdosťou W-Re	TRL 4–5	Životnosť nástroja 3–5× zlepšenie
Robotický FSW	6-osové rameno robota so silovou spätnou väzbou	TRL 6-7	Umožňuje 3D/komplexné geometrie spojov
Hybridný laser-FSW	Laser predhrieva spoj pred-nástrojom FSW	TRL 4–5	Znižuje axiálnu silu o 30–50 %; predlžuje životnosť nástroja
Podvodný FSW (UFSW)	FSW vykonávané vo vode pre rýchlejšie chladenie	TRL 3–4	Riadi mikroštruktúru; znižuje senzibilizáciu
Monitorovanie v-reálnom čase	Snímače sily, teploty, akustickej emisie	TRL 6-7	Povolí ovládanie{0}}uzavretej slučky; prevencia defektov
FSW + aditívna výroba	FSW pre konsolidáciu vrstiev vo WAAM/DED	TRL 3–4	Odstraňuje pórovitosť častí z nehrdzavejúcej ocele AM
Stacionárne rameno FSW	Rameno sa neotáča; točí sa iba špendlík	TRL 5–6	Znižuje povrchové chyby; zlepšuje povrchovú úpravu
Paličkovací nástroj FSW	Samo{0}}reagujúci nástroj eliminuje axiálnu silu	TRL 5–6	Odstraňuje kľúčovú dierku; umožňuje obojstranné-zvary

Vyberte FSW pre nehrdzavejúcu oceľ, ak platí jedna alebo viacero z nasledujúcich podmienok: (1) tolerancia skreslenia<0.5 mm/m, (2) joint thickness 3–12 mm, (3) post-weld machining costs >30 USD/m, (4) bezpečnostné-kritické aplikácie vyžadujúce nulové chyby tuhnutia, (5) rozdielne kovové spoje (SS na Al, SS na uhlíkovú oceľ) alebo (6) aplikácie, kde je potrebné minimalizovať senzibilizáciu. Vyberte si TIG alebo MIG, keď: hlavným hnacím motorom je cena, hrúbka<3 mm, complex geometry, or code compliance (ASME, AWS D1.6) is mandatory.

When Should You Consider FSW for Stainless Steel

FSW vs konvenčné zváranie pre nehrdzavejúcu oceľ

Aplikačný scenár	Odporúčaný postup	Odôvodnenie
Tesnenie jadrovej nádoby (316L, 6 mm)	FSW	nulová tolerancia defektov; žiadny prístup k-kontrole zvárania
Panel trupu lode (304, 8 mm)	FSW alebo TIG	FSW, ak je skreslenie kritické; TIG, ak-riadené nákladmi
Tenkostenná trubica (316 l, 1 mm)	TIG	Nástroj FSW je príliš veľký; TIG rýchlejšie a lacnejšie
Plášťované potrubie (CRA/oceľ)	FSW	Orbitálny FSW komercializovaný; zachováva vrstvu CRA
Automobilový krajčír-zváraný polotovar	FSW alebo laser	FSW pre kvalitu; laser pre rýchlosť
Tlaková nádoba (kódovanie ASME{0}})	TIG / MIG	Nie je k dispozícii žiadna kvalifikácia ASME FSW
Nepodobný SS-k-kĺbu Al	FSW	Iba pevný{0}}proces, ktorý môže spojiť SS s Al
Hrúbka sekcie na mori-(2205, 12 mm)	FSW (výskum)	Sľubné, ale ešte nie štandardizované
Potrubie-na potravinárske účely (316 l, 2 mm)	TIG (orbitálne)	Zrelý orbitálny TIG; splnené hygienické normy
Vnútorný jadrový reaktor (304L, 5 mm)	FSW (kvalifikovaný)	Používa sa v špecifických aplikáciách DOE

Nie. FSW vyniká v špecifických scenároch (hrubé sekcie, kritické{1}}deformácie, rozdielne spoje), ale nemôže zodpovedať všestrannosti, nákladom, rýchlosti a súladu s kódom TIG pre všeobecnú výrobu. FSW je doplnková technológia, nie univerzálna náhrada. Väčšina zvárania nehrdzavejúcej ocele bude v dohľadnej budúcnosti naďalej používať zváranie TIG, MIG a laser.

Aká je maximálna hrúbka nehrdzavejúcej ocele, ktorú možno zvárať FSW-v jednom priechode?

Jedno{0}}prechodové FSW z nehrdzavejúcej ocele je zvyčajne obmedzené na 3–12 mm. Hrubšie časti vyžadujú viac{4}}prechodové stratégie alebo špecializované cievkovacie nástroje. Pre porovnanie, hliník FSW dokáže dosiahnuť jednoprechodové zvary až do 75 mm, čo zdôrazňuje problém opotrebovania nástroja v oceli.

Ako dlho vydrží nástroj PCBN pri zváraní nehrdzavejúcej ocele?

PCBN nástroj zvyčajne vydrží 10–50 metrov zvaru v nehrdzavejúcej oceli, v závislosti od parametrov, kvality a konštrukcie nástroja. V hliníkovom FSW môže rovnaký nástrojový materiál vydržať viac ako 1 000 metrov. Táto 20–100× kratšia životnosť nástroja je primárnou nákladovou bariérou pre priemyselné prijatie.

Vyžaduje FSW ochranný plyn pre nehrdzavejúcu oceľ?

Ochranný plyn (zvyčajne argón) sa odporúča, ale nie vždy je povinný pre FSW z nehrdzavejúcej ocele. Pretože proces prebieha pod bodom topenia, oxidácia je menej závažná ako pri tavnom zváraní. Pre korózne-kritické aplikácie (potravinárske, farmaceutické, námorné) by sa však mal použiť ochranný plyn, aby sa zabránilo zachytávaniu oxidu v miešacej zóne.

Môže FSW zvárať rôzne druhy nehrdzavejúcej ocele (napr. 304 až 316L)?

áno. FSW je obzvlášť účinný pre spoje z rôznych nehrdzavejúcich ocelí, pretože proces v tuhom stave-zabraňuje problémom miešania a tuhnutia, ktoré trápia tavné zváranie rôznych akostí. Miešacia zóna vytvára odstupňovaný prechod medzi týmito dvoma materiálmi, čím sa znižuje galvanický a metalurgický nesúlad.

Vzťahuje sa na FSW z nehrdzavejúcej ocele kódy ASME alebo AWS?

Nie komplexne. AWS D17.3 pokrýva FSW pre letecké komponenty, ale nie je špecifický pre nehrdzavejúcu-oceľ-. ASME sekcia IX ešte nezahŕňa kvalifikáciu postupu FSW pre žiadny materiál. ISO 25239 pokrýva iba hliníkové FSW. Nedostatok štandardizovaných kódov je hlavnou prekážkou prijatia v tlakových nádobách, konštrukčných a potrubných aplikáciách.

Aká je teplota dosiahnutá počas FSW nerezovej ocele?

Maximálne teploty v miešacej zóne sa pohybujú od 800 do 1 100 stupňov - hlboko pod bodom topenia austenitickej nehrdzavejúcej ocele 1 400 až 1 450 stupňov. Tento rozsah teplôt v pevnom stave zabraňuje likvidácii, znižuje tepelné napätie a obmedzuje rast zŕn, ale je dostatočne vysoký na to, aby spôsobil fázové transformácie (napr. tvorba delta feritu v austenitických typoch).

Spôsobuje FSW senzibilizáciu v nehrdzavejúcej oceli?

FSW výrazne znižuje riziko senzibilizácie v porovnaní so zváraním TIG. Krátky tepelný cyklus (5–15 sekúnd v rozsahu zrážania karbidu 450–850 stupňov) obmedzuje tvorbu karbidu chrómu. Šírka citlivých zón v FSW je zvyčajne<0.5 mm versus 2–5 mm in TIG. However, high-heat-input parameters (>800 RPM) môže zvýšiť riziko senzibilizácie.

Môže sa FSW použiť na zváranie rúr z nehrdzavejúcej ocele?

Yes, but with limitations. Orbital FSW systems (developed by TWI, ESAB) can weld stainless steel pipes, particularly CRA-clad pipes for oil and gas. However, the process is limited to pipe diameters >100 mm a hrúbka steny 3–10 mm. Pre sanitárne hadičky s menším priemerom (potraviny, farmácia) zostáva štandardom orbitálny TIG.

Ako FSW ovplyvňuje únavovú životnosť spojov z nehrdzavejúcej ocele?

FSW typicky zlepšuje únavovú životnosť o 15–30 % v porovnaní s TIG zváraním vďaka jemnejšej štruktúre zrna, nižšiemu zvyškovému napätiu a absencii defektov tuhnutia. Pri optimálnych parametroch (600 otáčok za minútu pre 316L) dosahujú spoje FSW únavovú pevnosť v rozmedzí 10 % základného kovu oproti 60–75 % pri zvaroch TIG.

Aké sú typické náklady na priemyselný systém FSW pre nehrdzavejúcu oceľ?

Priemyselný systém FSW schopný zvárať nehrdzavejúcu oceľ stojí 200 000 – 1 000 USD,000+ v závislosti od kapacity, rozsahu sily a úrovne automatizácie. V porovnaní s 5 000 – 30 000 USD za systém TIG. Vysoké náklady odrážajú potrebu pevných rámov strojov, vretien s vysokou{11}}silou (15 – 40 kN) a presných riadiacich systémov.

Môže FSW zvárať duplexnú nehrdzavejúcu oceľ (2205)?

Áno, ale opatrne. FSW duplex 2205 môže dosiahnuť 85-92% účinnosť spoja. Hlavnou výzvou je udržanie 50/50 austenitovej-rovnováhy feritovej fázy - tepelný cyklus môže posunúť pomer, čo môže potenciálne znížiť odolnosť proti korózii a húževnatosť. Pre kritické aplikácie môže byť potrebné žíhanie po{10}}zváraní.

Aký je rozdiel medzi nástrojmi PCBN a W-Re FSW?

PCBN (polykryštalický kubický nitrid bóru) je tvrdší (~ 3 500 HV) a odolnejší voči opotrebeniu-, ale krehký -, pri nárazovom zaťažení môže prasknúť. W-Re (volfrám-rénium) je mäkšie (~ 500 HV), ale tvárne a húževnaté -, skôr sa ohýba než láme. PCBN je preferovaný pre dlhé výrobné série; W-Pre prototypové a výskumné a vývojové práce, kde je vysoké riziko poškodenia nástroja.

Je k dispozícii robotický FSW pre nehrdzavejúcu oceľ?

Robotické FSW systémy (6-osové roboty s riadením so spätnou väzbou) sú komerčne dostupné od spoločností ako Stirweld, Bond Technologies a MTI. Tieto systémy dokážu zvárať 3D obrysy a zložité geometrie. V prípade nehrdzavejúcej ocele však vysoké axiálne sily (15–40 kN) posúvajú hranice štandardných priemyselných robotov, ktoré zvyčajne dosahujú maximálne hodnoty 20–30 kN.

Kedy sa FSW z nehrdzavejúcej ocele stane hlavným prúdom?

Priemyselní analytici predpovedajú, že FSW z nehrdzavejúcej ocele dosiahne širšie priemyselné uplatnenie medzi rokmi 2030 a 2035, a to vďaka: (1) zlepšeniu životnosti nástrojov z kompozitných materiálov, (2) zníženiu nákladov z veľkoobjemovej výroby nástrojov, (3) štandardizačným snahám AWS a ISO a (4) dopytu po krytoch batérií pre elektrické vozidlá a vodíkovej infraštruktúre. Dovtedy zostane špecializovanou technológiou pre konkrétne -aplikácie s vysokou hodnotou.

FSW z nehrdzavejúcej ocele je technicky overený proces, ktorý poskytuje merateľné výhody v pevnosti spoja, odolnosti proti korózii, kontrole deformácií a odstraňovaní defektov. S účinnosťou spoja dosahujúcou 97 % v 316L a znížením zvyškového napätia o 30–60 % oproti TIG je metalurgický prípad presvedčivý. Priemyselná pripravenosť však nie je len o metalurgii -, vyžaduje si dostupné nástroje, štandardizované postupy, všestranné vybavenie a preukázanú návratnosť investícií. Na základe týchto metrík zostáva FSW z nehrdzavejúcej ocele 5 až 10 rokov od prijatia do hlavného prúdu.

V súčasnosti je inteligentnou stratégiou cielené nasadenie: používajte FSW tam, kde jeho jedinečné výhody odôvodňujú náklady na - jadrové zapuzdrenie, plátované rúry, rozdielne spoje a deformácie-kritických štruktúr -, pričom sa pri bežnej výrobe naďalej spoliehajte na zváranie TIG, MIG a laser. Ako kompozitné materiály nástrojov, robotické systémy a priemyselné štandardy dozrievajú v priebehu nasledujúceho desaťročia, otvorí sa okno pre širšie priemyselné prijatie. Spoločnosti, ktoré teraz investujú do schopnosti FSW, budú môcť tento prechod využiť.
